물리학의 한계를 넘다: ASML EUV 반도체 장비의 3대 핵심 기술

반도체 기술의 발전은 현대 사회를 지탱하는 핵심 동력이에요. 손안의 스마트폰부터 인공지능 서버까지, 모든 첨단 기기는 '더 작고, 더 빠르고, 더 강력한' 반도체를 요구하죠. 하지만 이 요구사항을 충족하려면 '빛'을 이용해 회로를 그리는 리소그래피 공정이 끊임없이 미세화되어야 해요. 기존의 심자외선(DUV) 리소그래피는 193nm 파장의 빛으로 수십 나노미터(nm) 회로까지 구현해왔지만, 이젠 물리적 한계에 다다랐습니다. 빛의 파장보다 작은 회로를 그리는 것은 불가능에 가깝거든요. 이러한 난제를 극복하기 위해 인류는 자연계에 존재하지 않는 13.5nm 파장의 극자외선(EUV, Extreme Ultraviolet)을 '창조'해내야만 했어요.







오늘날 반도체 업계를 지배하는 '인간 지성의 기념비'라 불리는 ASML의 EUV 장비는 대당 무려 2천억 원을 호가하는 초고가 장비입니다. 이 장비는 단순한 기계를 넘어, 물리학의 불가능을 뛰어넘는 경이로운 기술의 집약체예요. 2026년 현재에도 그 중요성은 더욱 커지고 있죠. 이번 포스트에서는 ASML EUV 장비가 어떻게 '빛의 창조', '빛의 제어', 그리고 '초정밀 구동'이라는 세 가지 핵심 기술로 물리학적 한계를 극복했는지, 그 심오한 메커니즘을 상세히 들여다보겠습니다.

1. LPP (Laser-Produced Plasma): 빛을 향한 연금술, 인공 태양의 탄생

13.5nm 파장의 EUV 빛은 일반적인 방법으로는 얻을 수 없어요. ASML 엔지니어들은 진공 챔버 안에서 '레이저 생성 플라즈마(LPP)'라는 독창적인 기술을 활용하여 이 빛을 만들어냅니다. 마치 연금술사처럼 빛을 만들어내는 과정이죠. 이 기술의 핵심은 주석(Tin, Sn)이라는 금속에 있어요. 주석은 EUV 파장대에서 가장 효율적으로 빛을 방출하는 물질로 알려져 있답니다.



주석 방울은 머리카락 굵기의 1/3 수준인 미세한 크기로, 초당 5만 번이라는 경이로운 속도로 진공 챔버 내로 분사돼요. 이때, 이산화탄소(CO2) 레이저가 주석 방울을 두 단계에 걸쳐 정교하게 타격합니다. 첫 번째 '프리-펄스(Pre-pulse)' 레이저는 둥근 주석 방울을 납작한 '팬케이크' 모양으로 펴서 표면적을 넓혀요. 이 과정은 다음 단계에서 레이저 에너지를 더 효율적으로 흡수하게 만들기 위함이에요.





이어서 강력한 '메인-펄스(Main-pulse)' 레이저가 납작해진 주석을 정확히 타격합니다. 상상해보세요, 이 순간 주석은 순식간에 기화하며 22만 켈빈(약 220,000°C)이라는 초고온 상태로 변합니다. 이는 태양 표면 온도의 40배에 달하는 '인공 태양'을 진공 챔버 안에 구현하는 것과 같아요. 이 극한의 플라즈마 상태에서 주석 원자는 에너지를 방출하며 우리가 원하는 13.5nm 파장의 EUV 빛을 뿜어냅니다.



하지만 여기서 큰 난관이 있었어요. 이 폭발적인 반응 후에는 주석 잔해물, 즉 '악마의 눈물(Devil's Tears)'이라고 불리는 미세한 파편들이 발생하거든요. 이 파편들은 장비 내부의 초정밀 거울들을 오염시켜 성능을 저하시킬 수 있었죠. ASML은 자석과 수소 가스 등 다양한 혁신적인 방법으로 이 잔해물들을 완벽하게 제어하여, 장비의 수명과 안정성을 확보하는 데 성공했습니다. 이는 기술의 핵심 중 하나로 꼽힙니다.

2. The Ultimate Optics: 독일 자이스(Zeiss)의 완벽한 거울

EUV 빛은 그 특성상 공기와 일반 유리를 통과하지 못하고 대부분 흡수되어 버려요. 그래서 우리가 흔히 사용하는 유리 렌즈 대신, 빛을 반사시키는 '거울(Mirror)' 시스템을 사용해야만 합니다. 게다가 이 모든 광학계는 완벽한 진공 상태에서 작동해야 해요. 여기서 독일 광학 기업 자이스(Zeiss)의 기술력이 빛을 발합니다.



자이스가 만든 이 거울들은 "인류 역사상 가장 평평한 물체"라는 찬사를 받아요. 상상하기 어려울 정도로 정교한 평탄도를 가지고 있죠. 예를 들어, 이 거울을 독일 전체 국토 면적만큼 거대하게 확대한다고 가정해볼까요? 놀랍게도 그 가장 높은 굴곡이 포커 카드 한 장 두께(약 1mm 미만)를 넘지 않는 수준이에요. 이는 원자 단위를 제어하는 수준의 가공 정밀도를 의미합니다. 이러한 미세한 오차조차 허용되지 않는 이유가 바로 빛의 파장이 너무나도 짧기 때문이에요.

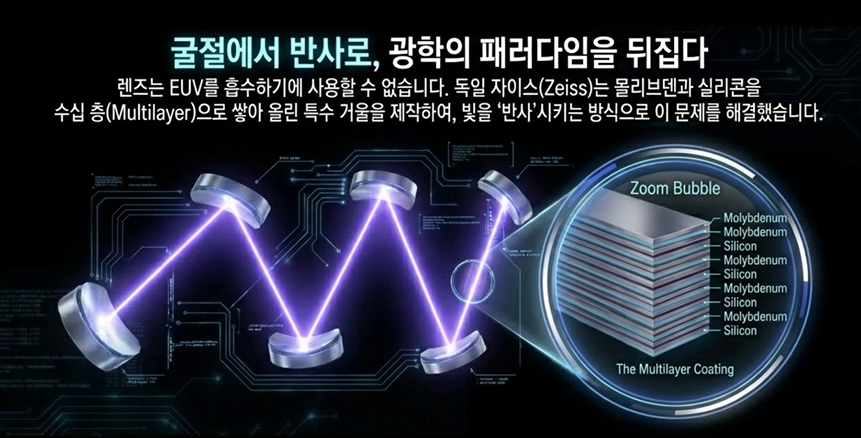

단순히 평평한 것을 넘어, EUV 빛을 최대한 반사하기 위한 '다층막 코팅(Multi-layer Coating)' 기술도 핵심이에요. 일반적인 거울은 EUV 빛을 1% 미만으로만 반사하지만, 자이스는 몰리브덴(Molybdenum)과 실리콘(Silicon)을 약 100층 가깝게 나노 단위로 교차 증착하여 반사율을 약 70%까지 끌어올렸어요. 마치 나노미터 두께의 얇은 막을 수십 번씩 쌓아 올려 빛을 가두는 것과 같은 원리랍니다. 이 기술이 없었다면 EUV 장비는 상용화될 수 없었을 거예요.

3. Mechanical Dynamics: 20G 가속과 1nm 정밀도의 역설

EUV 장비는 고성능 웨이퍼를 대량 생산해야 하므로, 장비 내부의 웨이퍼 스테이지는 엄청난 속도로 움직여야 해요. 하지만 동시에 머리카락 굵기의 수만 분의 1에 해당하는 회로를 그려야 하니, 원자 단위의 초정밀도도 요구됩니다. '속도'와 '정밀도'라는 이 상충하는 두 가지 목표를 동시에 만족시키는 것이 ASML EUV 장비의 세 번째 경이로운 기술이에요.



웨이퍼 스테이지는 중력 가속도의 20배에 달하는 20G의 가속도로 움직입니다. 이는 F1 레이싱카 드라이버가 겪는 가속도를 훨씬 능가하는 수준이에요. 상상하기 어려울 정도로 빠르고 격렬한 움직임이죠. 그런데 이러한 고속 기동 중에도 회로를 겹쳐 그리는 오차(Overlay)는 단 1nm(나노미터) 이내여야 합니다. 1nm는 실리콘 원자 5개 정도의 폭에 불과해요. 말 그대로 원자를 '보는' 수준을 넘어 원자의 위치를 '제어'해야 하는 겁니다.





이러한 모순적인 기술을 구현하기 위해 ASML은 자기 부상(Magnetic Levitation) 기술을 도입했어요. 웨이퍼 스테이지가 공중에 떠 있어 마찰 없이 움직일 수 있도록 한 거죠. 또한, 레이저 간섭계와 같은 초정밀 센서들이 초당 수백만 번 웨이퍼의 위치를 측정하고 보정하며 1nm의 오차도 허용하지 않는답니다. 이를 두고 흔히 "시속 300km로 달리는 KTX의 맨 앞 칸에서 바늘을 들고, 맨 뒷 칸에 있는 사람의 바늘귀를 찌르는 것"과 같다고 비유하곤 합니다. 이 비유가 ASML EUV 장비의 기술적 난이도를 가장 잘 설명해 주는 것 같아요.





ASML EUV 장비는 단순한 반도체 생산 도구를 넘어, 현대 과학과 공학이 직면한 여러 한계를 넘어서는 이정표적인 존재입니다. 여기에는 두 가지 중요한 기술적 시사점이 있어요.

1. 극한의 열 관리 (Thermal Management)

자이스의 다층막 거울이 EUV 빛의 70%를 반사한다고 해도, 나머지 30%는 거울에 흡수되어 '열'로 변합니다. 문제는 이 열이 진공 상태에서 거울의 미세한 변형을 초래할 수 있다는 점이에요. 단 1%의 반사율 저하도 EUV 시스템 전체의 오작동이나 성능 저하를 가져올 수 있기 때문에, 22만 켈빈에 달하는 열원과 초정밀 광학계의 냉각 시스템은 이 장비의 생명과도 같아요. 액체 금속을 이용한 냉각이나 정교한 온도 제어 기술 등 혁신적인 열 관리 솔루션이 없었다면 불가능했을 겁니다.

2. 초국가적 기술 동맹 (Global Ecosystem)

EUV 장비는 단일 기업이나 국가의 힘만으로 만들어진 것이 아닙니다. 이 장비는 미국의 광원 이론, 독일 자이스의 독보적인 광학 기술, 네덜란드 ASML의 정교한 시스템 통합 엔지니어링 등 전 세계 5,000개 이상의 파트너사가 수십 년간 협력한 '기술 생태계'의 결정체예요. 이는 현대 반도체 제조가 개별 기업의 경쟁을 넘어, 기초 과학부터 정밀 공학까지 아우르는 범국가적 협력이 없이는 불가능하다는 것을 명확히 보여줍니다. 2026년에도 이러한 기술 동맹은 더욱 공고해지고 있어요.

ASML EUV, 핵심 기술 4가지 요약!

• 인공 태양 LPP: 주석 방울을 22만 켈빈 플라즈마로 만들어 13.5nm EUV 빛 생성.
• 자이스 초정밀 거울: 독일 국토 면적 확대 시 1mm 미만 굴곡의 완벽한 평면 광학계.
• 20G & 1nm 역설: F1보다 빠른 가속도에도 실리콘 원자 5개 크기 오차만 허용하는 정밀 제어.
• 글로벌 협력의 상징: 전 세계 5천여 개 파트너가 30년간 협력하여 탄생한 인류 기술의 집약체.

결론: 인류 집념의 결정체, ASML EUV

ASML EUV 장비는 단순한 반도체 제조 도구를 넘어, '악마의 눈물'이라 불리는 파괴적인 에너지를 가장 정제된 빛으로 변환시킨 인간 집념의 결과물이에요. 30년이 넘는 개발 기간 동안 "불가능하다"는 비관론을 숱하게 들었지만, 태양보다 뜨거운 열과 원자 단위의 정밀도를 동시에 통제해 낸 이 기술은 정말 경이롭습니다.

이 장비는 인류가 협력할 때 도달할 수 있는 기술적 한계가 어디까지인지를 보여주는 살아있는 증거와 같아요. ASML EUV는 2026년에도 초미세 반도체 시대를 이끄는 핵심 동력이자, 미래 컴퓨팅 기술의 발전을 위한 필수적인 인프라로 자리매김하고 있습니다. 앞으로도 이 기술이 어떤 놀라운 혁신을 가져올지 기대가 됩니다!

자주 묻는 질문 (FAQ)

Q1: ASML EUV 장비는 왜 그렇게 비싼가요?

A1: ASML EUV 장비는 초정밀 광학 기술(독일 자이스), 극자외선 생성 기술(LPP), 그리고 원자 단위 제어 기술 등 최첨단 기술이 집약된 결과물이에요. 전 세계 5천여 개 파트너사들이 수십 년간 연구 개발에 참여했고, 생산 과정도 매우 복잡하고 정교하여 대당 2천억 원 이상의 높은 가격을 형성하고 있습니다.

Q2: EUV 빛은 왜 일반 유리를 통과하지 못하나요?

A2: EUV 빛은 파장이 너무 짧아(13.5nm) 일반적인 물질과 강하게 상호작용해요. 이 빛이 유리를 통과하려 하면, 유리 내부의 원자들에 흡수되어 에너지를 잃게 됩니다. 이 때문에 EUV 리소그래피는 렌즈 대신 특수 다층막 거울을 사용하고, 빛의 흡수를 막기 위해 진공 상태에서 공정을 진행하는 것이 필수적입니다.

Q3: ASML EUV 장비는 어떤 회사들이 사용하나요?

A3: 현재 ASML EUV 장비는 삼성전자, TSMC, 인텔 등 세계 최고의 반도체 파운드리 및 종합 반도체 기업들이 주로 사용하고 있습니다. 이 장비 없이는 5nm 이하의 최첨단 반도체 칩 생산이 사실상 불가능하다고 할 수 있어요.

Q4: ASML EUV 기술의 다음 단계는 무엇인가요?

A4: ASML은 이미 '하이-NA(High-NA) EUV' 장비를 개발 중이에요. 이는 더 높은 해상도를 제공하여 2nm 이하의 초미세 공정을 가능하게 할 기술로, 2026년 이후 상용화를 목표로 하고 있습니다. 지속적인 연구 개발을 통해 반도체 미세화의 한계를 계속해서 넓혀나갈 예정입니다.
